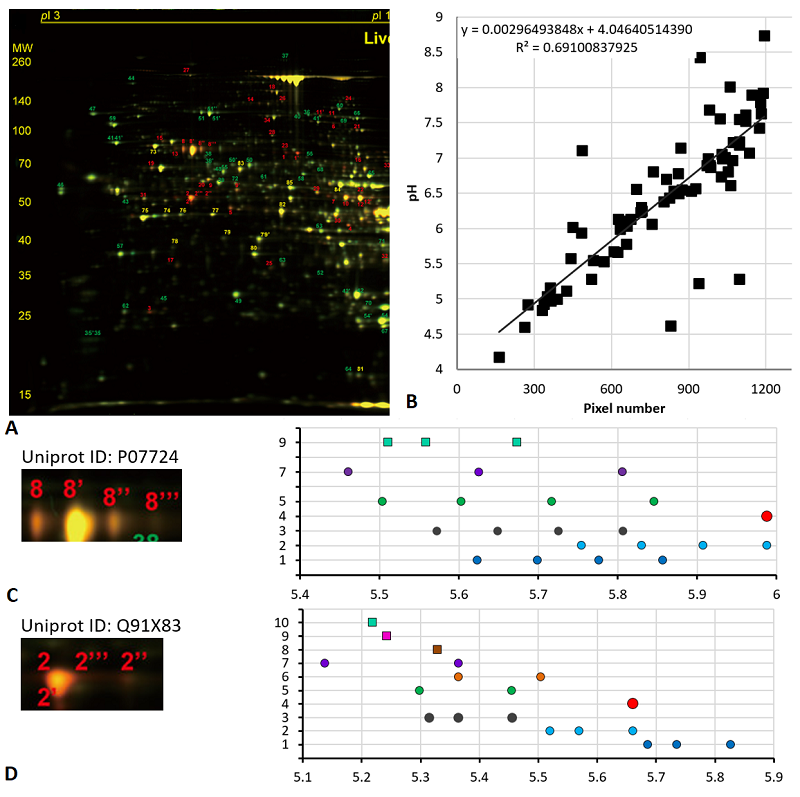

Рисунок 4. Результаты анализа карты 3. A. Фотография карты, опубликованная в статье[14]. B. Сравнение пиксельных координат (ось абсцисс) и предсказанных величин pI (ось ординат) идентифицированных белков (при наличии нескольких протеоформ учитывалась только самая оснóвная форма) и корреляционное уравнение, использованное для пересчёта значений pI из координат. C-D. Анализ протеоформ идентифицированных белков. Слева фрагмент фотографии карты с анализируемыми протеоформами.
